Двухскоростная цепная конвейерная линия, автоматизированная производственная линия сборки для цеха

Подробная информация о продукте:
Место происхождения: Шэнь Чжэнь Китай
Фирменное наименование: Kutede
Сертификация: ISO
Номер модели: JS-BS008
Оплата и доставка Условия:
Количество мин заказа: 1 комплект
Цена: Подлежит обсуждению
Упаковывая детали: Коробки/тканый мешок/деревянный чехол/поддон
Время доставки: 15-25 рабочих дней после получения депозита (фактическая ситуация в зависимости от количества)
Условия оплаты: Т/Т
Поставка способности: 300 комплектов в рот
  • Подробная информация
  • Характер продукции

Подробная информация

Материал: Каркас из промышленного алюминиевого профиля, двухскоростная цепь, антистатический ремень из ПВХ. Размер: Индивидуальная общая длина/ширина линии/рабочая высота (настраиваемая)
Антистатический: Антистатический зеленый боковой ремень и антистатическая перегородка, поверхностное сопротивление 10 Грузоподъемность: Пользовательская нагрузка на поддон, максимум 200 кг (опционально).
Скорость: 0,5~15 м/мин, регулируется преобразователем частоты Приложение: Электроника 3C, бытовая техника, цех по сборке аккумуляторов новой энергии
Выделить:

Двойная цепь скорости 0

,

5-15 м/мин

,

200 кг грузоподъемности на паллет

Характер продукции

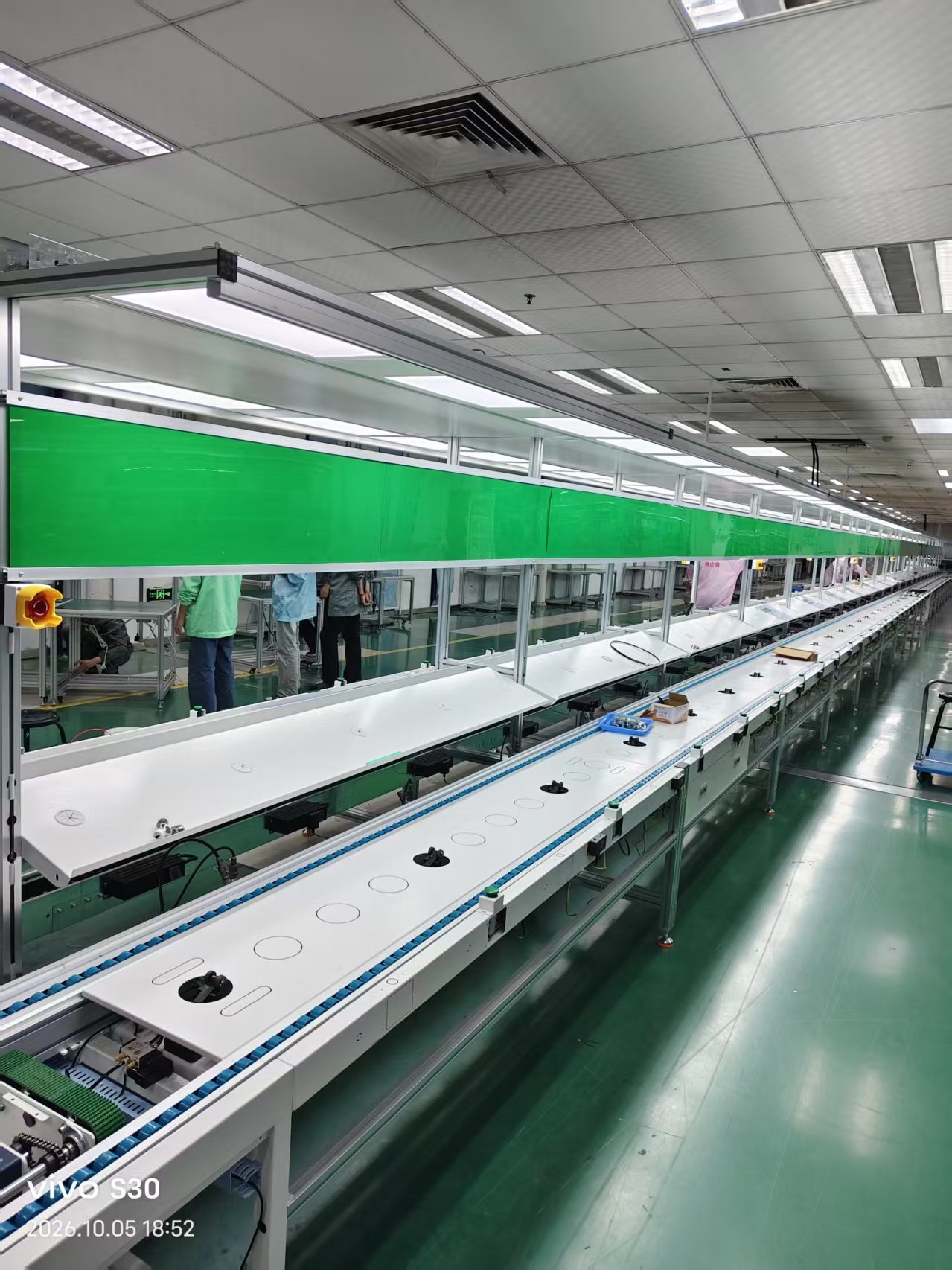

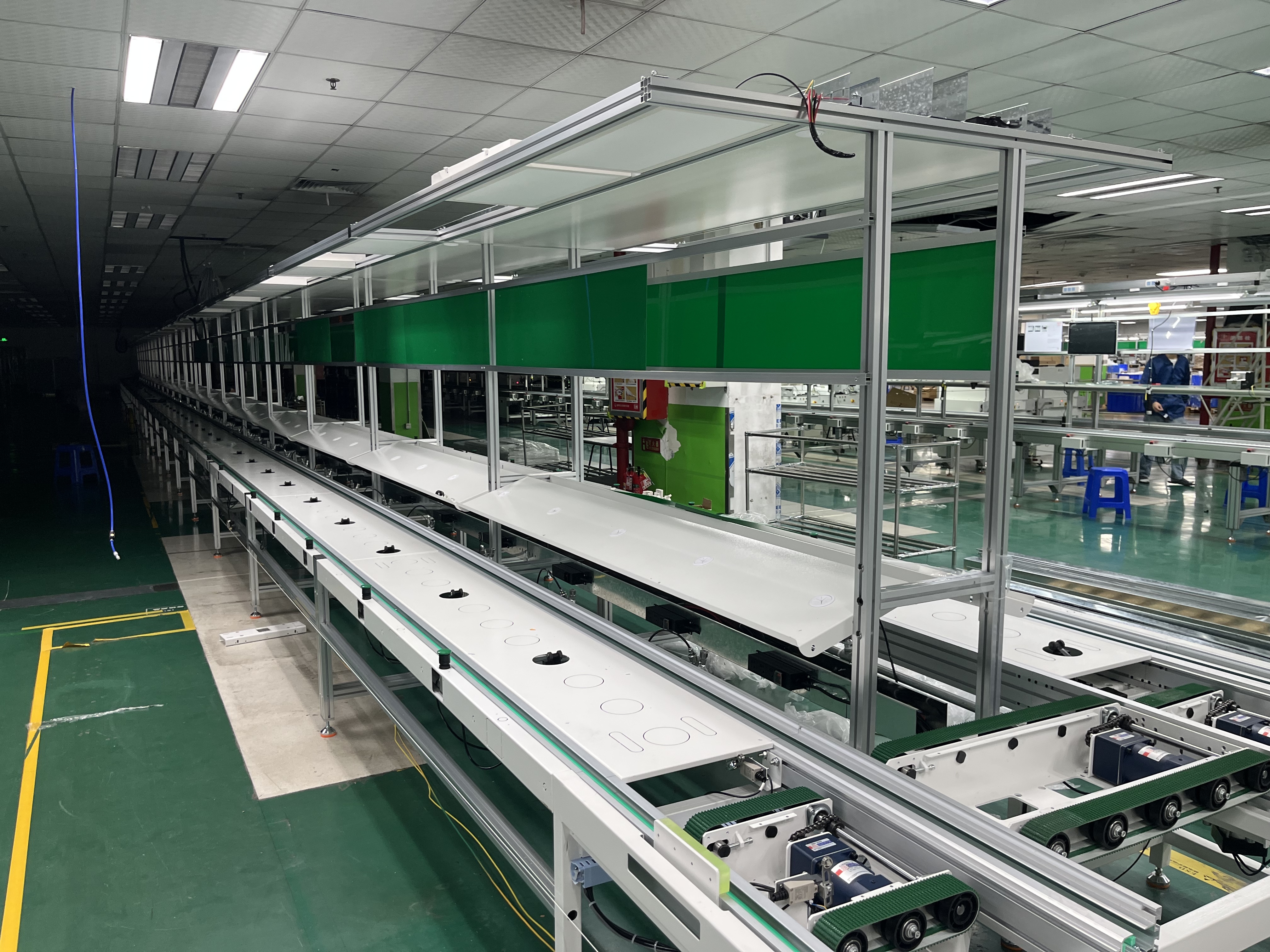

Наша двухскоростная цепная конвейерная линия JS-BS008 представляет собой широко используемую нестандартную автоматизированную циркуляционную сборочную линию, специально разработанную для непрерывной сборки продукции в цехе, тестирования производительности, старения, циркуляции готовой продукции и разгрузки. Основная рама выполнена из прочного промышленного алюминиевого профиля, прочная и коррозионностойкая, легко собирается и перестраивается при изменении вашего цеха. Ведущим элементом является двухскоростная цепь (соотношение скоростей 2,5 раза), паллета с заготовкой движется быстрее самой цепи, низкое трение, низкий уровень шума при работе, стабильная работа в течение 24 часов непрерывного производства.

По бокам линии установлены антистатический зеленый ремень/антистатический дефлектор, эффективно снимающие статическое электричество, предотвращающие повреждение электронных компонентов из-за статического разряда, идеально подходящие для цехов сборки электроники, литиевых батарей, бытовой техники и 3C.

Эта производственная линия может быть выполнена в линейном или замкнутом циркуляционном варианте. Мы можем добавить дополнительные аксессуары: пневматический стопор, подъемно-транспортировочную машину, подъемно-поворотный механизм, светодиодное освещение цеха, розетку, стойку для инструментов, антистатический верстак, защитный ограждение. Ширина линии, общая длина, рабочая высота, грузоподъемность, скорость движения - все поддерживают полную настройку.

Разбивка основной конструкции

  1. Рама: Промышленный алюминиевый профиль, анодированная поверхность, устойчивая к царапинам, легко соединяется.
  2. Транспортировочная среда: Двухскоростная пластиковая цепь + металлический ролик, соотношение скоростей 2,5X.
  3. Боковая защита: Антистатический зеленый ПВХ ремень / антистатический дефлектор, поверхностное сопротивление 10^6~10^9 Ом.
  4. Приводная система: Редукторный двигатель, скорость регулируется частотным преобразователем.
  5. Система управления: ПЛК + датчиковое управление, автоматическая остановка, позиционирование, подъем и транспортировка.
  6. Рабочая паллета: Антистатическая паллета, индивидуальный размер в зависимости от габаритов вашего изделия.

Мы предоставляем полный сервис: консультации по планировке на месте, проектирование 3D CAD чертежей, производство, предпродажное тестирование на заводе, монтаж на месте, ввод в эксплуатацию и послепродажное обслуживание. Отправьте нам размеры, вес вашего изделия и планировку цеха, и мы разработаем индивидуальное решение для вас.

Планировка линии и услуги по установке

Двухскоростные цепные линии планируются с учетом тактового времени, размера паллеты и количества станций, а на бесплатном чертеже показана длина петли, путь возврата паллеты, рабочая высота и положение шкафа управления. Рама из алюминиевого профиля с болтовым соединением, поэтому станции добавляются или удаляются после установки, с поддержкой удаленного ввода в эксплуатацию.

Конфигурация скорости, привода и нагрузки

Регулируемое управление скоростью конвейера от 0,5 до 15 м/мин осуществляется с помощью мотор-редуктора конвейера с частотным инверторным управлением, а тактовое время конвейера или циклы конвейера в режиме такта устанавливаются в шкафу ПЛК. Каждая паллета несет до 200 кг, при этом мощность приводного двигателя соответствует количеству паллет.

Эксплуатация, техническое обслуживание и энергопотребление

Антистатический боковой ремень и дефлектор поддерживают низкий уровень шума конвейера, а энергоэффективный двигатель обеспечивает низкое энергопотребление. Конструкция конвейера, удобная для обслуживания, включает регулировку натяжения цепи, замену паллет и наличие запасных частей для звеньев цепи, паллет и датчиков.

Сертификация, гарантия и запасные части

Линия производится в соответствии с системой качества ISO, поставляются отчеты о сопротивлении антистатического ремня и электрические декларации. 12-месячная гарантия распространяется на раму, цепь, приводной двигатель и шкаф управления, с поддержкой удаленной настройки.

Сроки поставки, условия заказа и упаковка

Минимальный заказ 1 комплект, доступна индивидуальная настройка одного комплекта и брендирование конвейерной линии OEM. Срок поставки 15-20 дней при производственной мощности 300 комплектов в месяц, поддержка срочных заказов по запросу. Экспортная упаковка в деревянный ящик и загрузка в контейнер с нашей собственной производственной линии.

Применение и отраслевая пригодность

Подходит для тактового производства на сборочных линиях электроники 3C, окончательной сборки на сборочных линиях бытовой техники, сборки аккумуляторных модулей на сборочных линиях новой энергетики и транспортировки паллет на сборочных линиях производства полупроводников.

Конфигурация рабочего места и эргономика

Каждая станция построена как ручная ячейка с планками сборочной линии светодиодного освещения, рабочим местом с охлаждающим вентилятором, полосой розеток, кронштейном для ящика для деталей и рейкой для подвешивания инструментов, установленными на раме из профиля. Рабочая высота установлена для эргономичной позы на сборочной линии и может регулироваться с помощью регулируемых по высоте ножек конвейера.

Защита безопасности и интеграция линии

Возврат цепи и путь паллеты закрыты панелями защитного ограждения конвейера и полузакрытой конструкцией конвейера, с защитой от защемления на концах передачи и кнопками аварийной остановки конвейера в шкафу ПЛК и на каждой линии станций. Линия обеспечивает проводку интерфейса SMEMA, подключение к боковым скамьям через трубчатые каналы, и может быть предоставлена документация на конвейер с сертификатом CE.
