Двусторонний автоматический плагин-конвейер.

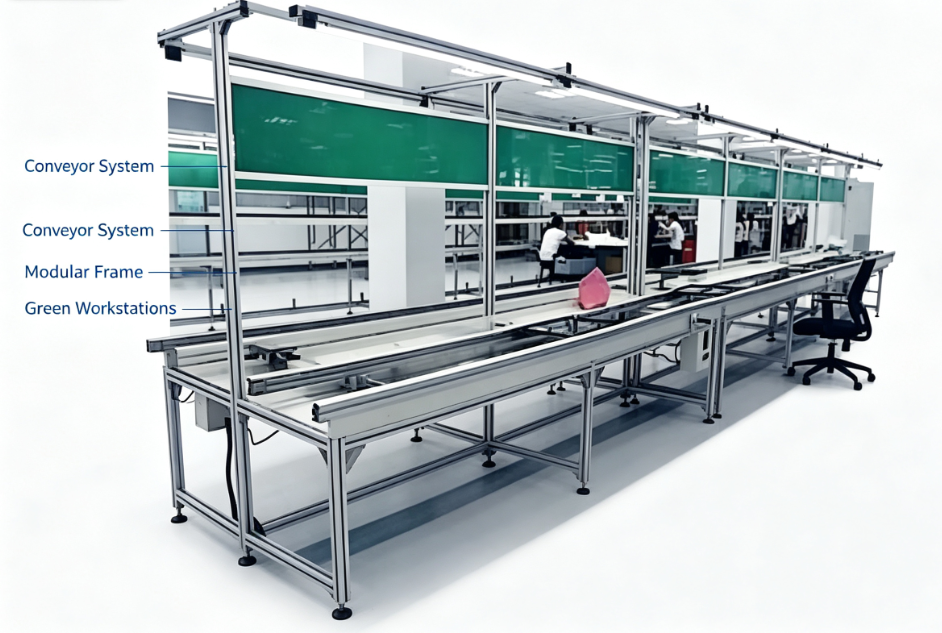

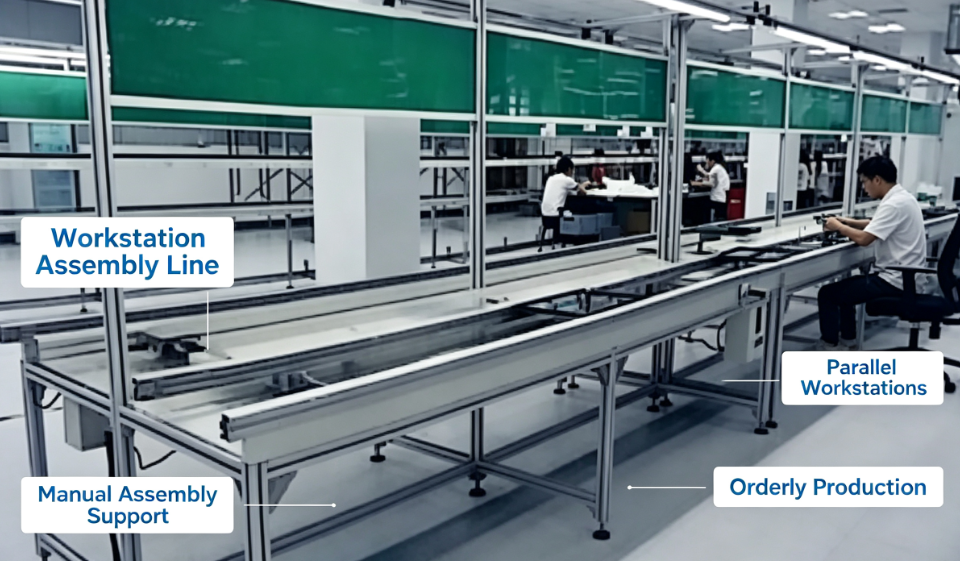

Автоматическая двухсторонняя конвейерная линия JP-DIP800-B специально разработана для сборки электронных компонентов с выводами DIP в цехах производства электроники. Этот двухсторонний конвейер имеет раму из алюминиевого сплава и антистатическую систему ременной передачи, позволяющую операторам одновременно работать с обеих сторон линии для установки резисторов, конденсаторов, разъемов и других компонентов с выводами DIP на печатные платы. Он может бесшовно соединяться с производственной линией SMT, машиной для волновой пайки, загрузчиком и разгрузчиком печатных плат для формирования полного рабочего процесса сборки DIP. Широко применяется для сборки печатных плат потребительской электроники, бытовой техники, блоков питания, автомобильной электроники, плат управляющих схем.

Основная конструкция и материалы

1. Рама: Рама из высокопрочного промышленного алюминиевого профиля 6063-T5, анодированная поверхность, антикоррозийная, прочная конструкция, легкая сборка и разборка. Регулируемые опорные ножки для горизонтального выравнивания, адаптация к неровному полу цеха.
2. Конвейерная лента: Импортная антистатическая зеленая ПВХ лента, поверхностное сопротивление 10^6~10^9 Ом, эффективно устраняет статическое электричество для защиты чувствительных электронных компонентов печатных плат от повреждений ESD. Износостойкая, низкий уровень шума, долгий срок службы.
3. Направляющая рейка: Специальный паз для печатных плат из алюминиевого сплава, регулируемая ширина, поддержка различных размеров печатных плат. Конструкция с противоскользящей пластиной предотвращает падение печатной платы во время транспортировки.
4. Система питания и привода: Однофазный двигатель с регулируемой скоростью 220 В, бесступенчатое регулирование скорости от 0,1 до 5 м/мин. Стабильная цепная передача, низкое трение, отсутствие масляного загрязнения печатных плат.
5. Аксессуары для рабочих мест: Оснащен зеленой антистатической рабочей панелью, системой верхнего освещения, стойкой для розеток, стойкой для хранения компонентов, канавкой для управления проводами. Каждый рабочий пост имеет порт заземления ESD.

Основные характеристики

Технические параметры

Отрасль применения

Печатные платы бытовой техники, импульсные блоки питания, платы драйверов светодиодов, платы управления автомобильной электроники, печатные платы промышленных контроллеров, печатные платы медицинской электроники, материнские платы оборудования безопасности и другое производство с использованием сквозных компонентов DIP.

Индивидуальное обслуживание

Мы поддерживаем полную нестандартную настройку. Наша команда инженеров может создать чертеж компоновки, 3D-моделирование в соответствии с размерами вашего цеха, размерами печатных плат и требованиями к производственной мощности. Мы предоставляем руководство по установке на месте, обучение эксплуатации и послепродажное обслуживание.
