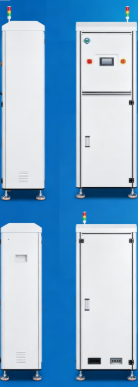

Конвейер для печатных плат SMT с высокой эффективностью производства и большой емкостью для хранения, удовлетворяющий сложные требования по транспортировке печатных плат

1. Эта машина поставляется с специальной панелью управления HMI человека-машины. Операторы могут легко переключаться на рабочие функции с помощью четкого, удобного для пользователя визуального интерфейса.
2. Построенный вокруг интеллектуальной системы управления PLC, блок оснащен многослойными защитными элементами электрической цепи для обеспечения постоянной, безопасной работы.
3. Он предварительно сконфигурирован с 30 независимыми слотами для хранения временных ПКБ; количество слотов по заказу приемлемо в зависимости от требований клиента.
4. В одном устройстве интегрированы несколько режимов работы, включая режим "первый входит - первый выходит" (FIFO), "первый входит - последний выходит" (FILO) и режим прямой передачи.
5. Используется сервоприводный модуль позиционирования, обеспечивающий сверхточное позиционирование, быстрое вертикальное поднятие, увеличение объема хранения и повышение общей производительности линии.
6. Он поддерживает стандартные протоколы связи сигналов SMEMA для плавного подключения к другим производственным машинам SMT.

• Сценарии применения: действует как буферная станция ПКБ между отдельными производственными машинами SMT; автоматически сортирует квалифицированные и дефектные ПКБ после испытаний AOI и хранит их в отдельных контейнерах.
• Количество хранения ПКБ: Стандартная емкость 30 платок, настройки на заказ.
• Максимальная масса нагрузки на одиночные ПКБ: 1,5 килограмма на доску
• Продолжительность одного рабочего циклаПримерно 12 секунд.
• Варианты расстояния между слоями хранения: 20 мм или 40 мм; поддерживаются индивидуальные размеры расстояния
• Вводная мощность и номинальная мощность: однофазный переменный ток 220 В, максимальное потребление мощности 850 ВА
• Минимальная поддерживаемая толщина ПКБ: 0,6 мм

Shenzhen Jingji Technology Co., Ltd специализируется на разработке, производстве и продаже оборудования для хранения промышленных материалов, гибких автоматизированных производственных машин,и другие автоматизированные испытательные приборыМы также поставляем полный спектр антистатических вспомогательных принадлежностей.

Мы создаем интегрированные решения по обработке материалов на заводах для производителей, чтобы сократить ненужные отходы ресурсов на протяжении всего процесса закупок и цепочки поставок.Наша основная миссия заключается в предоставлении полного цикла услуг для всех клиентов., полностью соответствуют их уникальным требованиям к производству, повышают стандарты качества продукции и повышают удовлетворенность клиентов в автоматизированной индустрии хранения и логистики.

Пожалуйста, свяжитесь с нашей командой в любое время, если у вас есть технические запросы или требования к оборудованию на заказ, мы готовы предложить вам полную поддержку.

• Интуитивное управление сенсорным экраном HMI для легкой настройки функции
• Управление ПЛК плюс защита безопасности многоцелевого управления для стабильной, безопасной работы
• 30 стандартных временных слотов для хранения, настраиваемая емкость хранения
• Режимы "все в одном": FIFO, FILO, прямо через транспорт
• Сервопозиционирование обеспечивает высокую точность, быструю скорость подъема, большую емкость хранения и более высокую пропускную способность
• Соответствует стандарту связи SMEMA для легкой интеграции линии

• Функция: Буферные ПКБ между оборудованием SMT; Классификация OK/NG плат из AOI в отдельные контейнеры для хранения
• Стандартное хранилище: 30 шт.
• Максимальная нагрузка на PCB: 1,5 кг
• Время цикла: ~12 с
• Промежуток хранения: 20/40 мм (настраиваемый)
• Мощность: однофазный AC220V, максимум 850VA
• Минимальная толщина ПКЖ: 0,6 мм

CHT350: PCB 80*50~510*350mm, вес 245kg, размер 600*950*1860mm

CHT-460: PCB 80*50~510*460mm, вес 265kg, размер 600*1060*1860mm

Shenzhen Jingji Technology Co., Ltd. является профессиональным производителем, специализирующимся на автоматизированных устройствах хранения, гибком производственном оборудовании и испытательных приборах,Наряду с продажей антистатических периферийных устройств.

Мы разрабатываем индивидуальные логистические решения, чтобы помочь заводам уменьшить потери ресурсов в цепочке поставок.повышение качества продукции и максимальное удовлетворение клиентов в автоматизированном секторе хранения и логистики.

Пожалуйста, свяжитесь с нами в любое время для любых вопросов или индивидуальных потребностей.
